1、打开word文档，使用直线工具在纸上画一条直线。

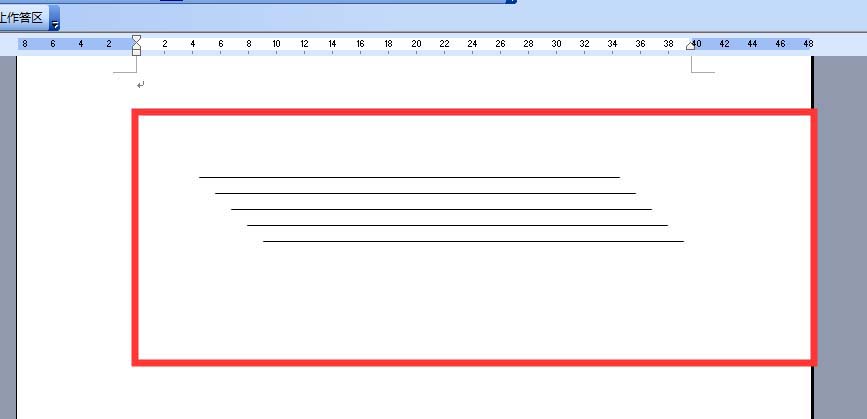

2、然后再多复制几条。

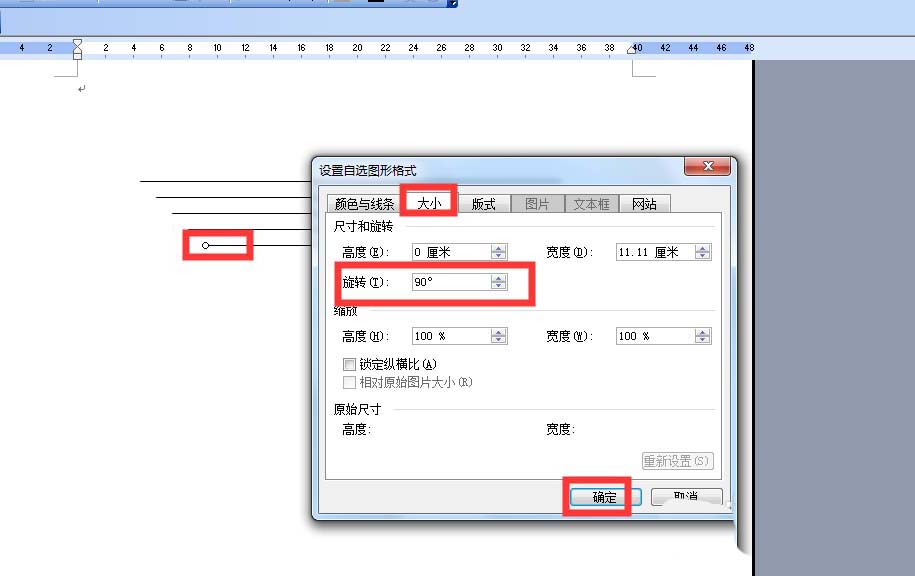

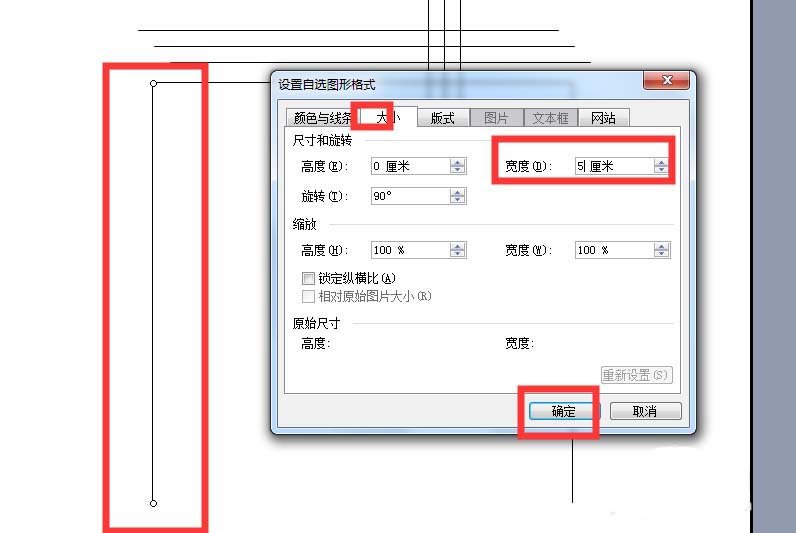

3、在其中一条直线上双击，弹出对话框，点击大小，旋转输入90度，确定。把直线转换方向。

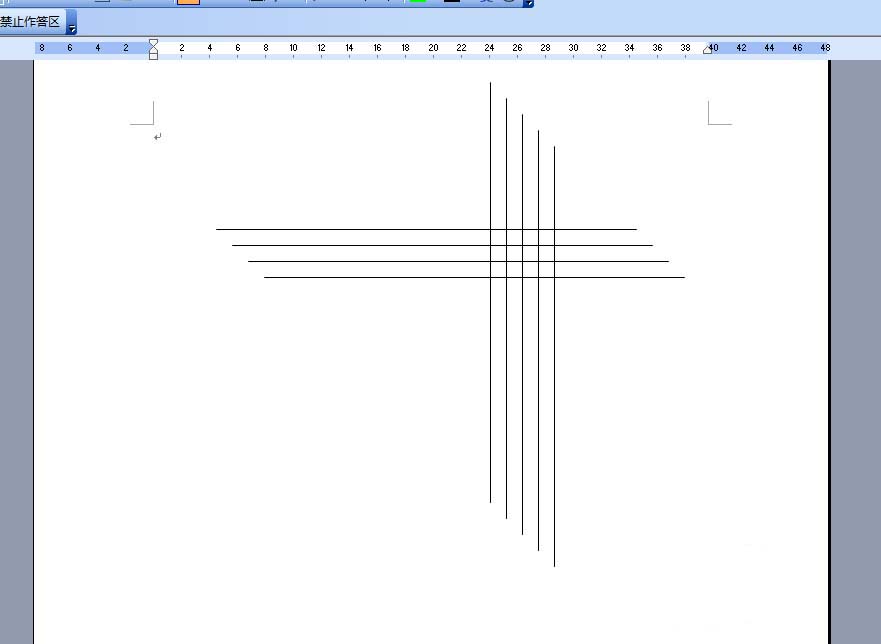

4、这样就有了几条横线和几条竖线。

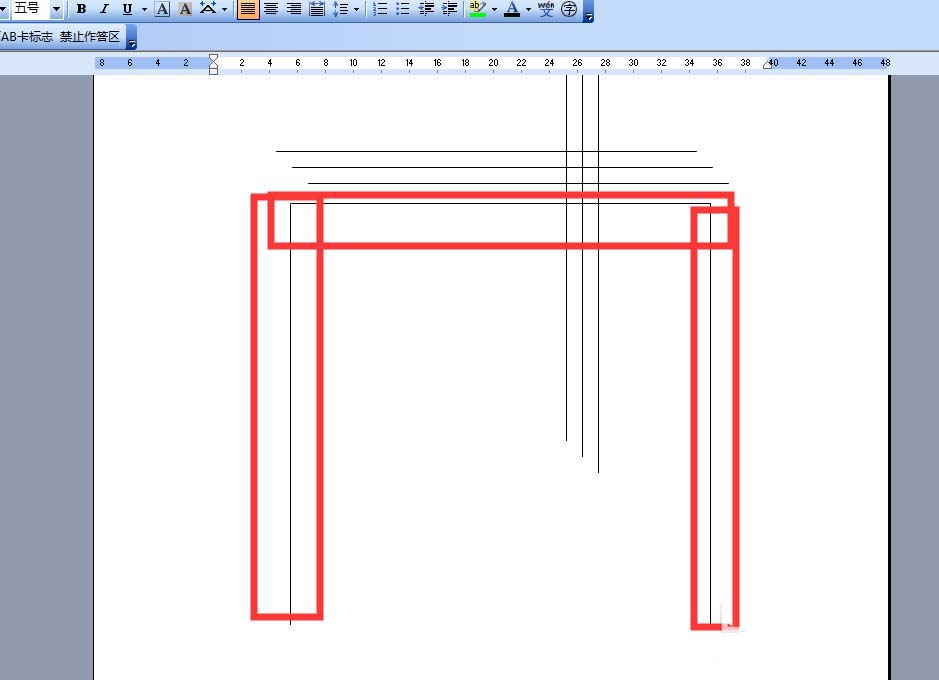

5、把其中一张横线与两条竖线连接起来。

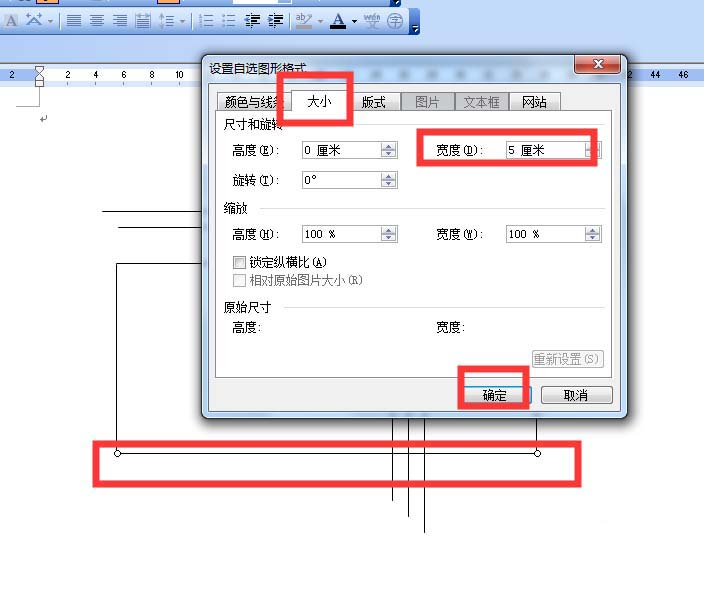

6、两边的竖线太长了，在其中一线竖线上双击，弹出对话框，点击大小，把宽度缩小，确定。因为我们是旋转的横线也有不是高度而是宽度。

7、另一线也按上边方法操作。

8、再用一线直线与两条竖线的下端对齐，双击这条横线，弹出对话框，把它缩小。

9、使用我们复制的横线与竖线按下图样式，把电池和两条电路画好。

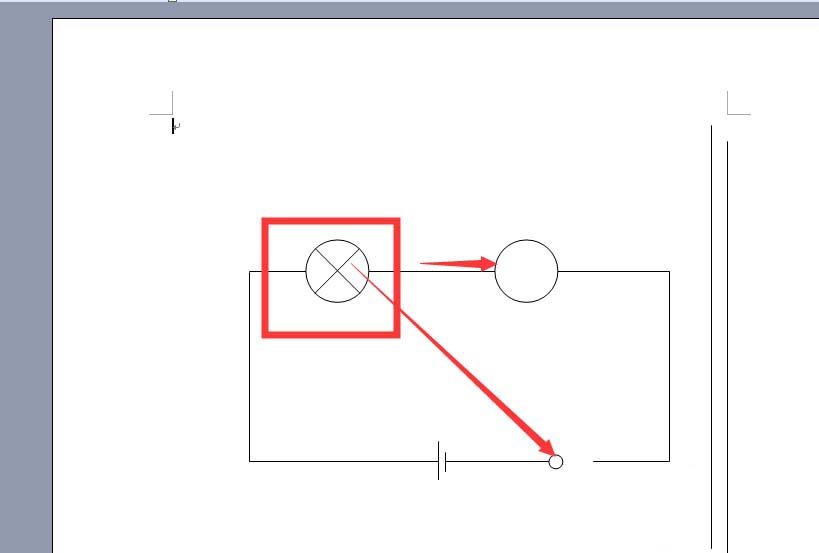

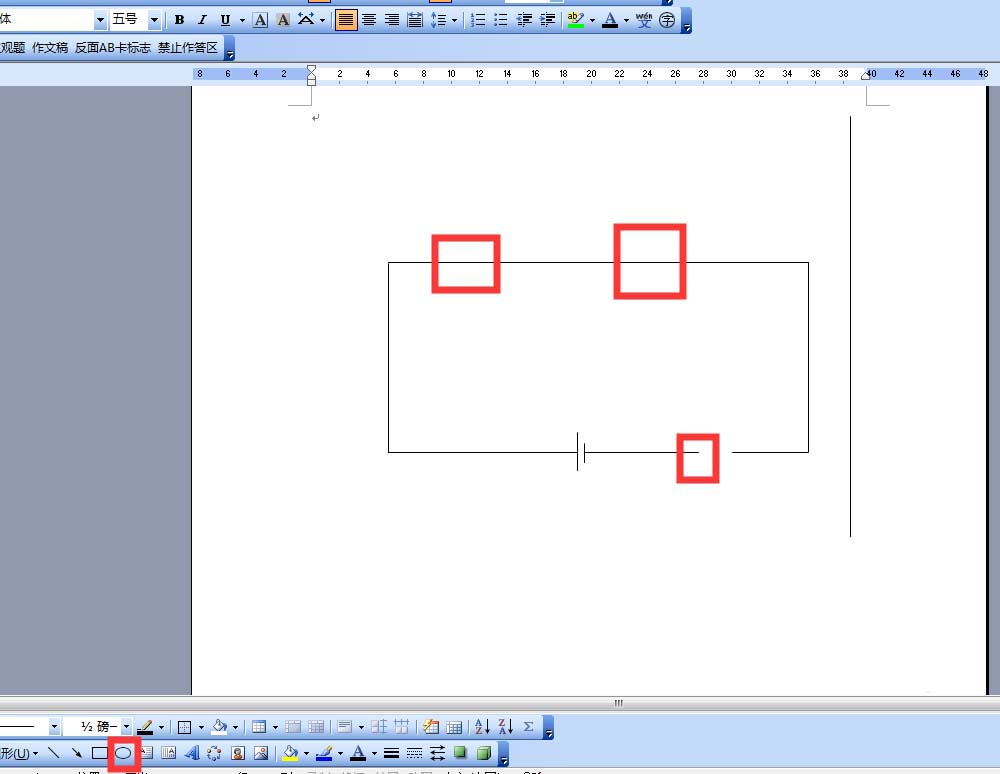

10、使用椭圆工具在上边直线上画两个大一点的圆用做灯泡，在下边线开口处画一个小点的圆制作开关。

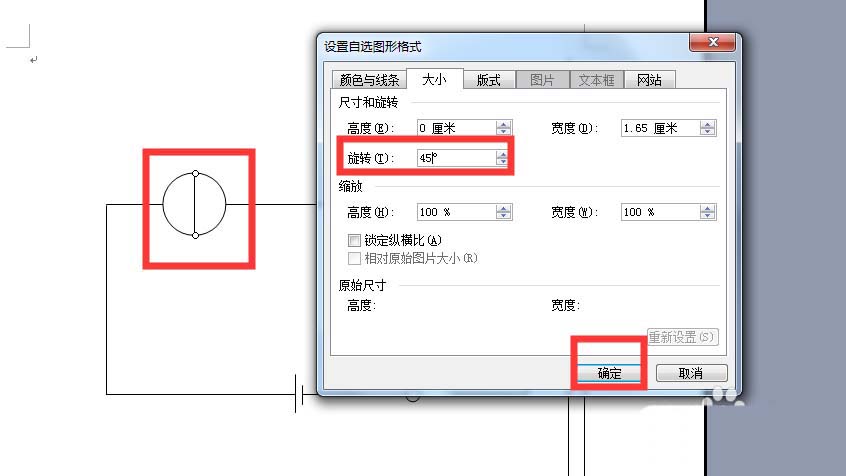

11、把我们复制的竖线缩小到圆内，双击，弹出对话框，旋转45度，确定。

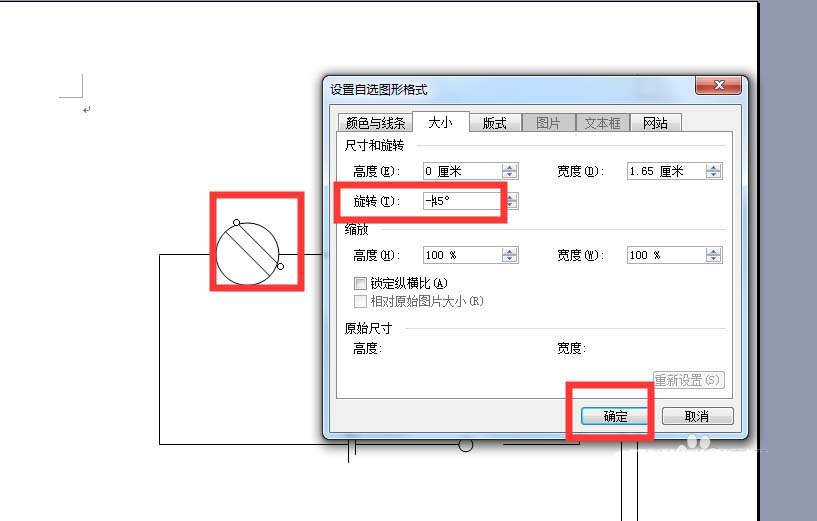

12、复制一条，双击，弹出对话框，旋转-45度，确定。

13、选中两条线移到第二个灯泡内，再复制一条斜线移到开关处。

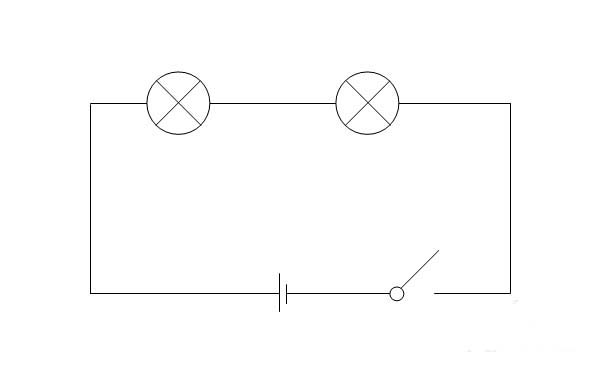

14、一个简单的电路图就制作完成了。
