word怎么绘制施工横道图? word表格制作施工横道图的技巧

word怎么绘制施工横道图？word中想要制作一个施工横道图，该怎么绘制施工横道图呢？下面我们就来看看word表格制作施工横道图的技巧，需要的朋友可以参考下

施工进度图是一个工程进度计划的直观体现，一目了然，而施工横道图是施工进度图的一种，之前我们都是使用excel制作施工横道图的，今天我们就来介绍使用word绘制的方法及注意事项。

1、绘制施工进度计划横道图可以用很多电脑软件，最简单的就是Word和Excel了。下面小编以Word为例讲一下怎么绘制横道图。

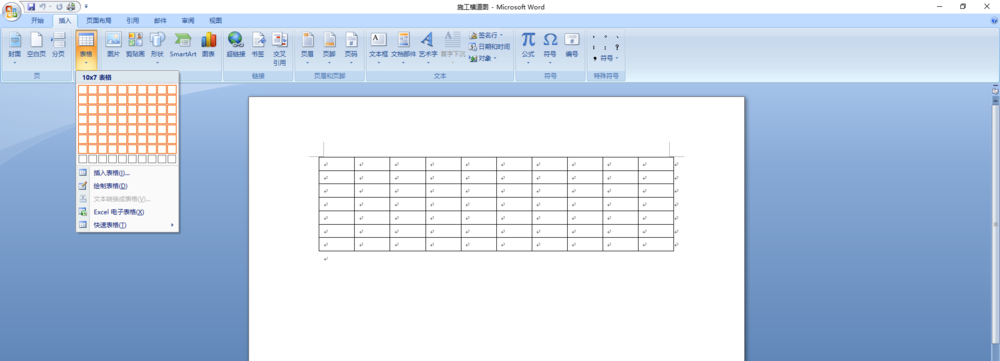

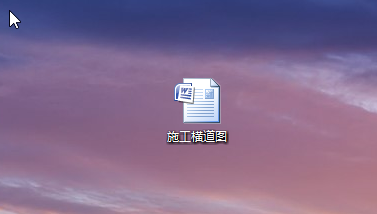

2、先创建好一个Word文档，起名为某某工程施工横道图。打开Word后，选择插入——表格，具体可以根据你的工程项目的分部工程的数量以及工期来设定。这个可以在绘制过程中不断的进行修改。

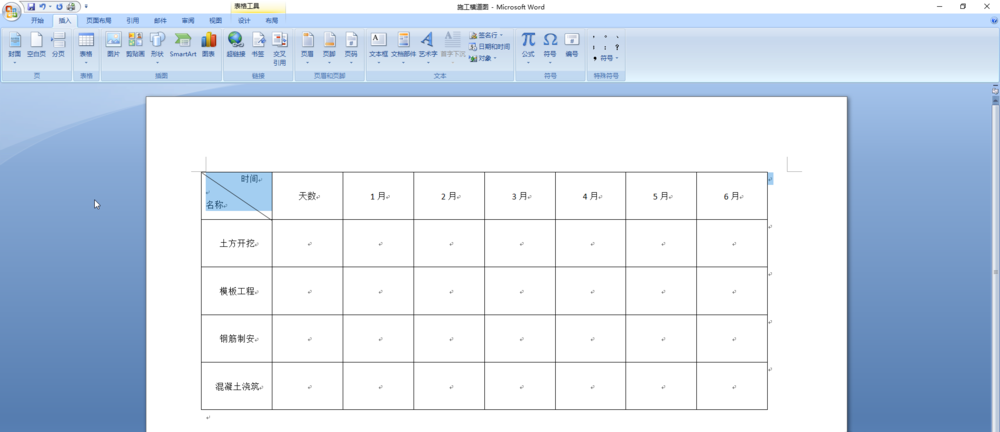

3、在表格的横纵向分别填写好项目的分部工程名称以及对应的计划施工时间。如图所示。

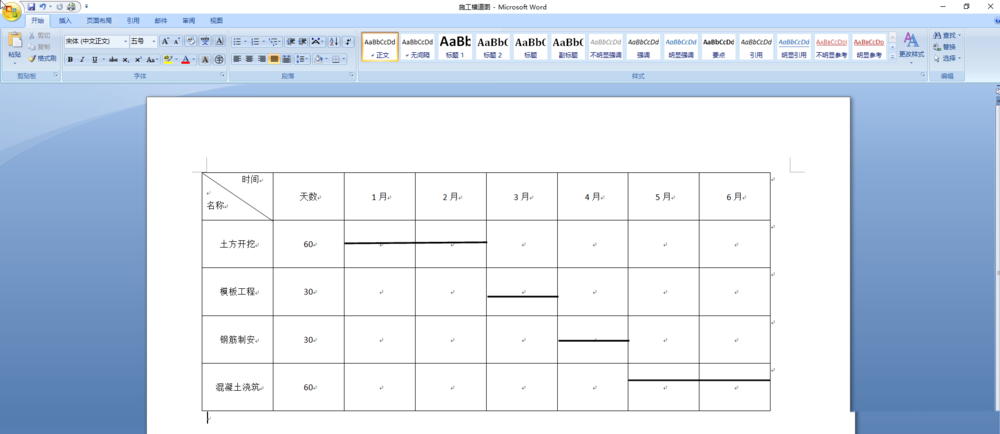

4、根据施工进度计划，严格按照工程的先后顺序绘制横道图，每一项工程所需多长时间就按表格时间绘制多长的直线。

5、值得注意的是，一定要按照施工前后的逻辑顺序，否则不仅不能反映出进度计划，而且还会对工程造成损失。

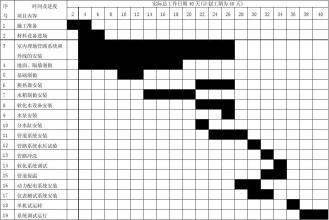

6、还有一点，有些工程可以单独施工，所以不必考虑与其他工序间的逻辑顺序。横断图还有以下这种格子显示的方法，意思是一样的。

以上就是word表格制作施工横道图的技巧，希望大家喜欢，请继续关注科站长。
