如何在Word绘制图形中插入文字

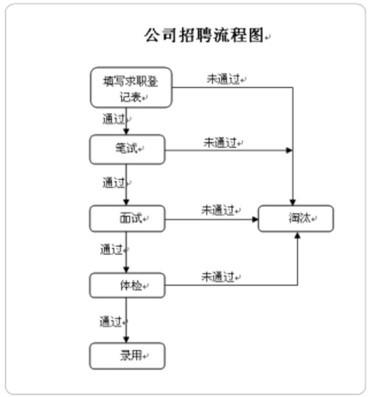

在制作各种流程图时，通常需要在图形中输入对应的文字。下面就来学习如何在绘制图形中插入文字。以绘制如图1所示的公司招聘流程图为例进行介绍。

(1)绘制流程图

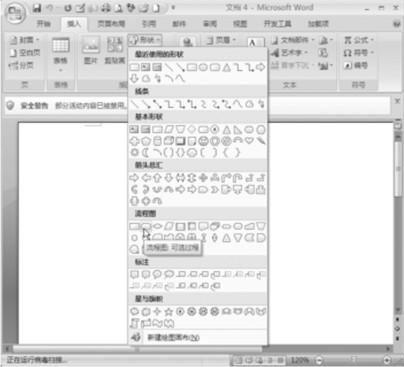

第1步，单击“插入”选项卡，单击“形状”按钮，在流程图区域选择圆角矩形形状，如图2所示。

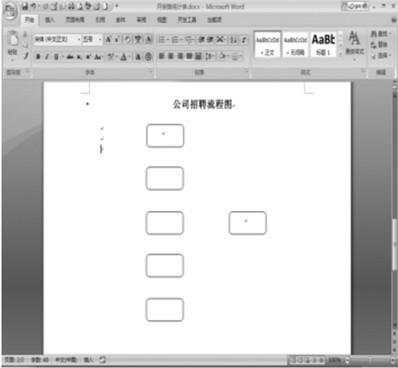

第2步，绘制一个圆角矩形，然后选中该图形，另外复制5个该图形，并调整各个图形的位置关系，效果如图3所示。

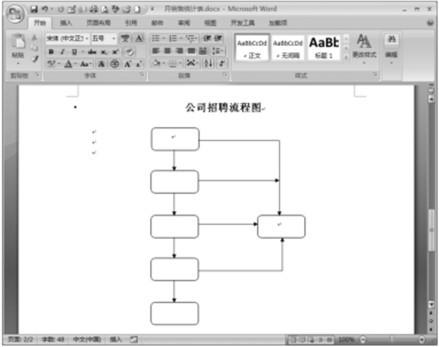

第3步，单击“插入”选项卡，单击“形状”按钮，在线条区域选择箭头。绘制箭头，并用绘制的箭头按要求连接各方框，如图4所示。

第4步，选中一个矩形方框，单击“格式”选项卡。单击“插入形状”区域中的“编辑文本”按钮，Word自动在选定的图形中插入文本框，输入文本内容，如“填写求职登记表”。

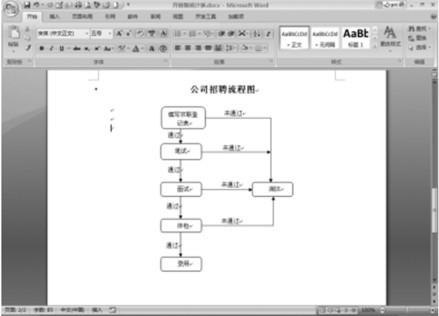

第5步，采用同样的方法在其他圆角矩形框中输入相应的文本内容，最后的效果如图5所示。

第6步，设置流程图中文本的样式，其设置方法和普通文本样式的设置方法相同。

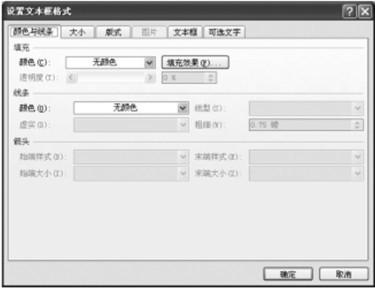

第7步，单击“插入”选项卡，单击“文本框”按钮，选择“绘制文本框”，然后绘制一个文本框。选中文本框，单击鼠标右键，选择“设置文本框样式”，在弹出的对话框中选择“颜色与线条”选项卡，设置颜色与线条的填充色为“无颜色”，如图6所示，最后单击“确定”按钮。

第8步，将绘制的文本框复制7个，移动这些文本框到流程图的箭头上，并在文本框中输入指定的文字，如“通过”，最终效果如图7所示。

(2)调整文字与图形边框的距离

在流程图方框中插入文字后，文字和图形就会形成关联，可以根据需要调整文字与图形边框的距离。

第1步，选中流程图方框，单击鼠标右键，选择“设置自选图形格式”菜单项。

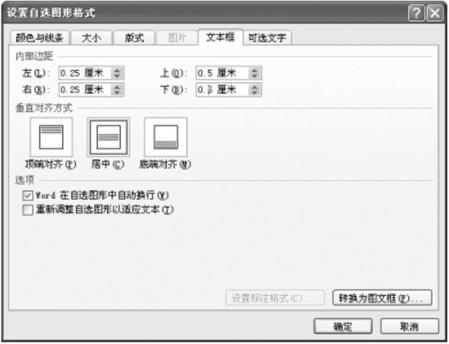

第2步，单击“文本框”选项卡，在“内部边距”区域设置上下左右四个方向的边距，如图8所示，最后单击“确定”按钮。
